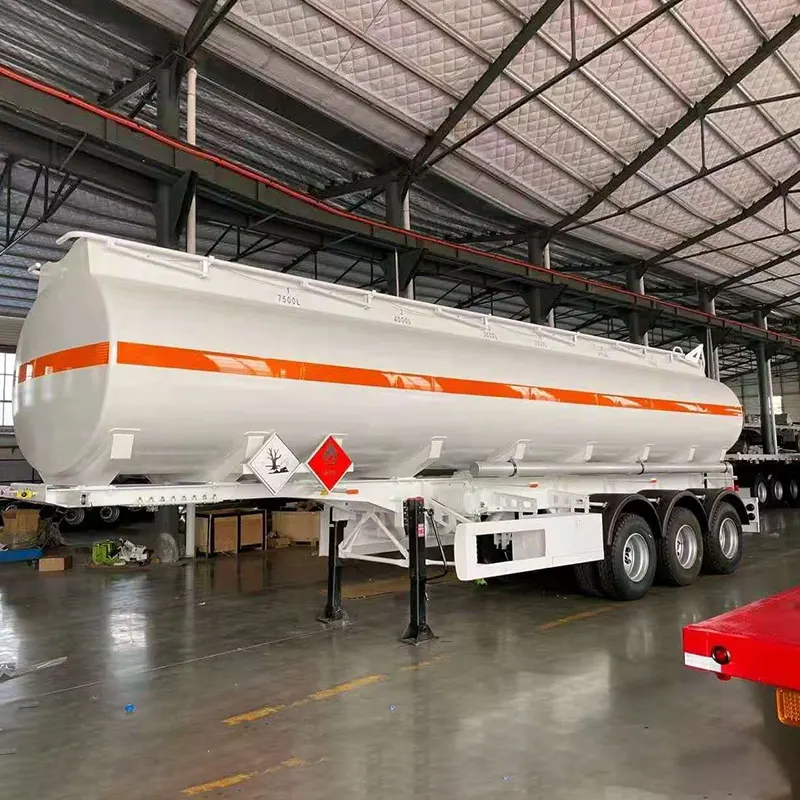

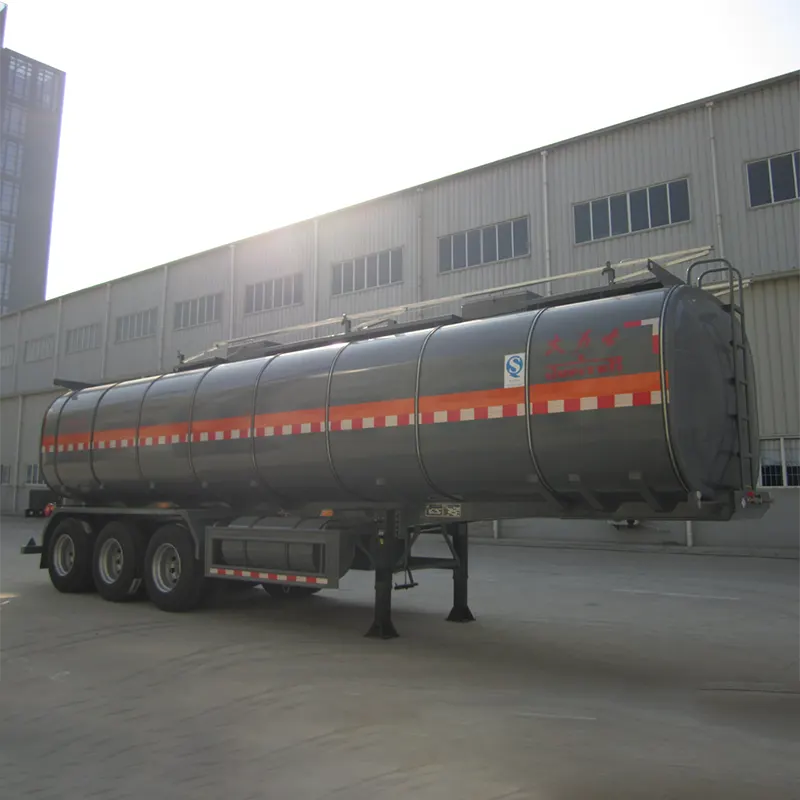

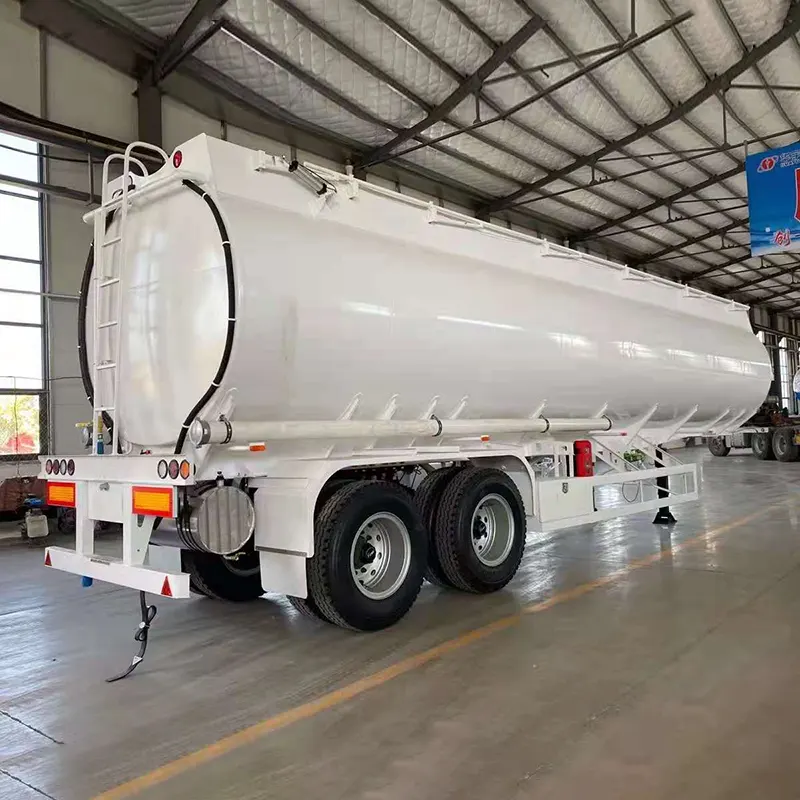

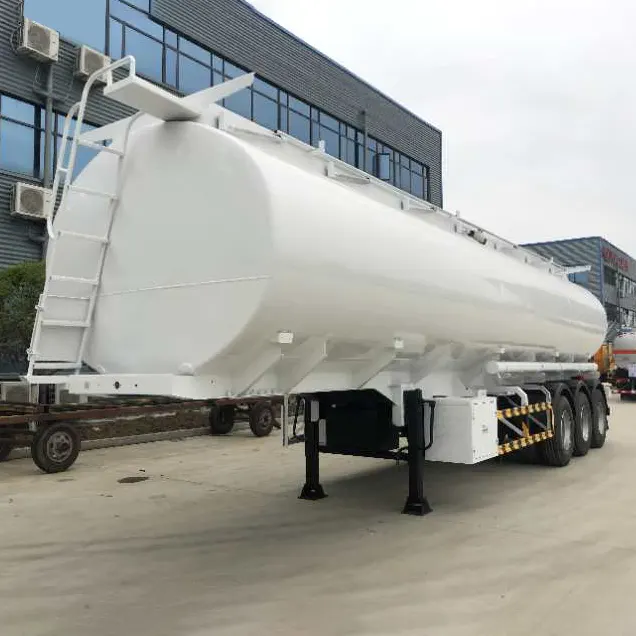

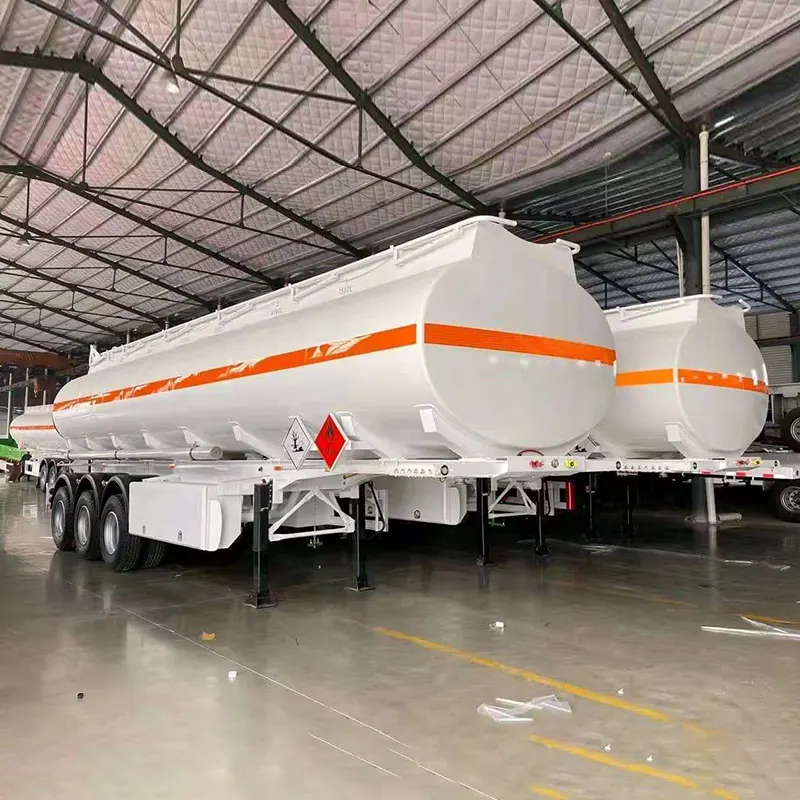

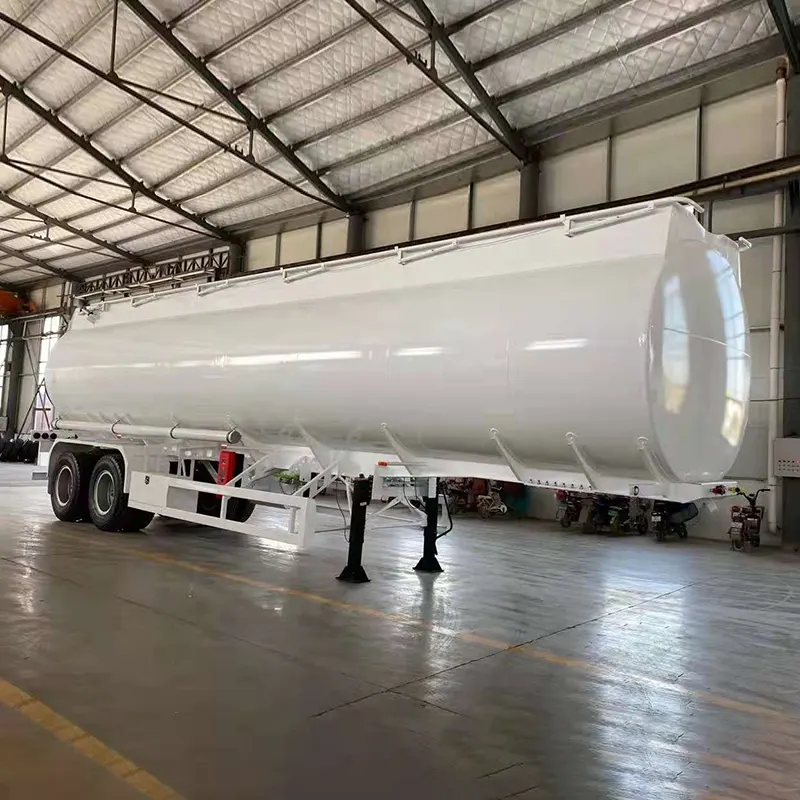

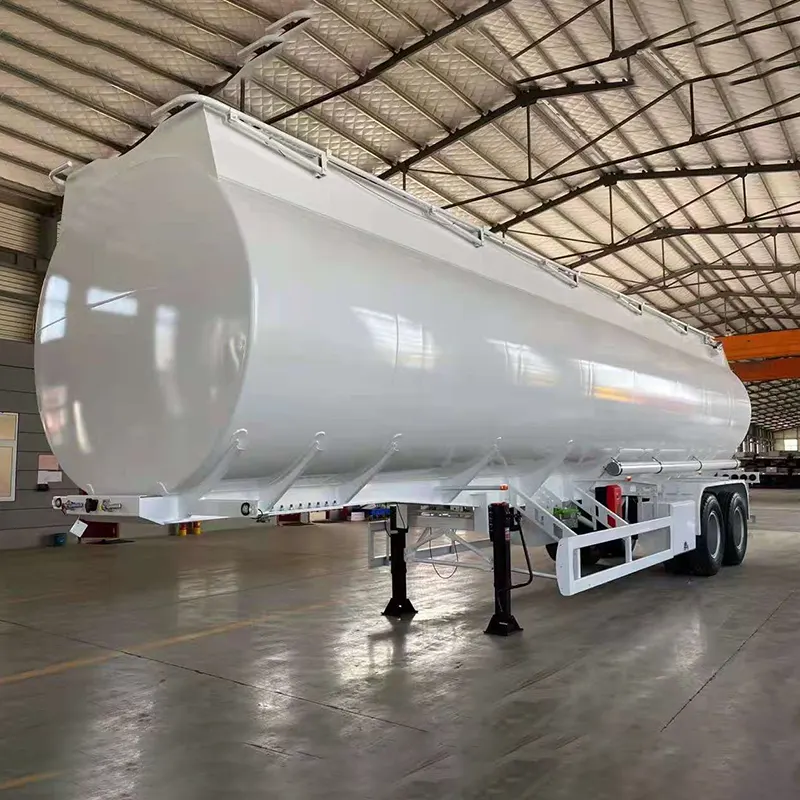

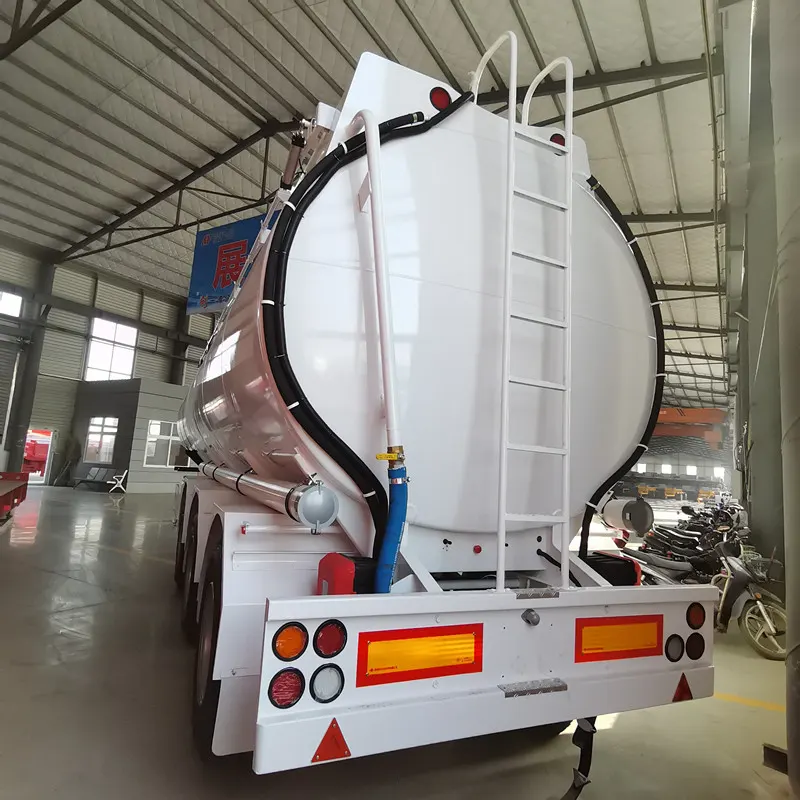

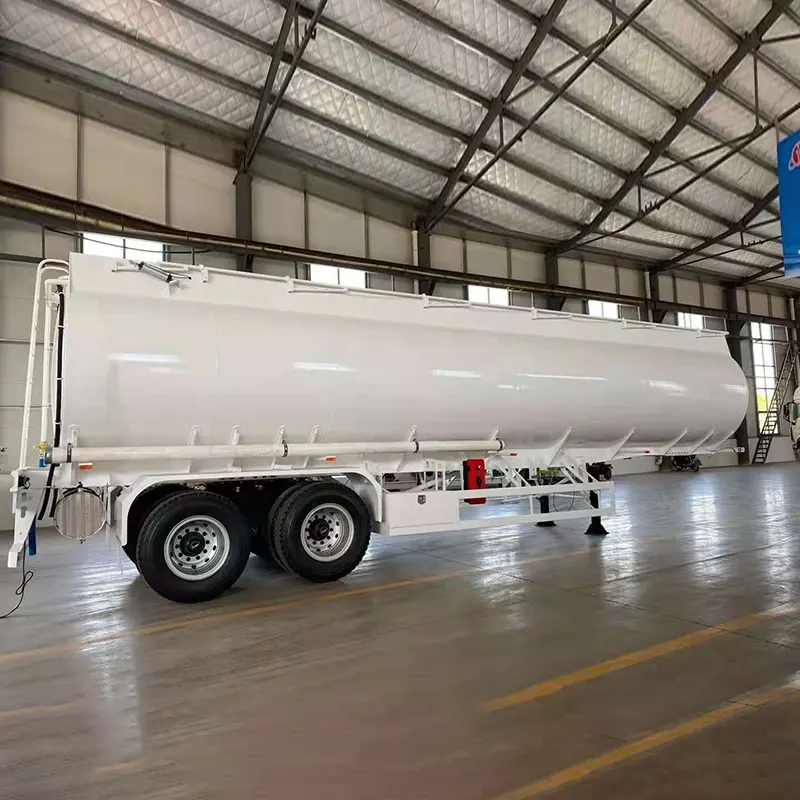

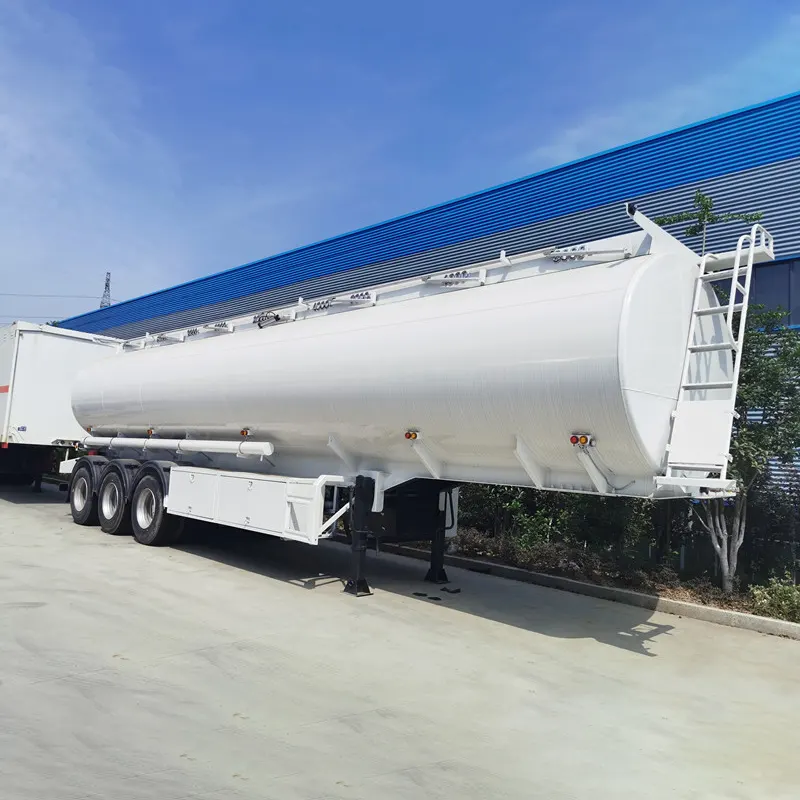

45cbm 45000l pétrolier en acier au carbone semi-remorque avec 5 compartiments

Modèle:

JPT9405GYY

Dimensions:

Longueur:

11 800 mm

Largeur:

2 500 mm

Hauteur:

3 860 mm

Emplacement du pivot :

950mm de la face avant du traversin avant

Entretoise d'essieu :

6 600 mm 1 310 mm 1 310 mm

Emplacement du train d'atterrissage :

2 500 mm du centre du pivot d'attelage au train d'atterrissage

Lester:

Charge utile:

40 000Kg

Tare:

Environ. 11 500Kg.

G.V.W.R :

Environ. 51 500Kg

Réservoir:

Le volume:

40,000L 5% Vapeur

Compartiment:

9 (6-4-6-4-2-6-2-6-4)

Corps de réservoir

Acier Carbone

Plaque de compartiment :

Acier Carbone

Norme de conception :

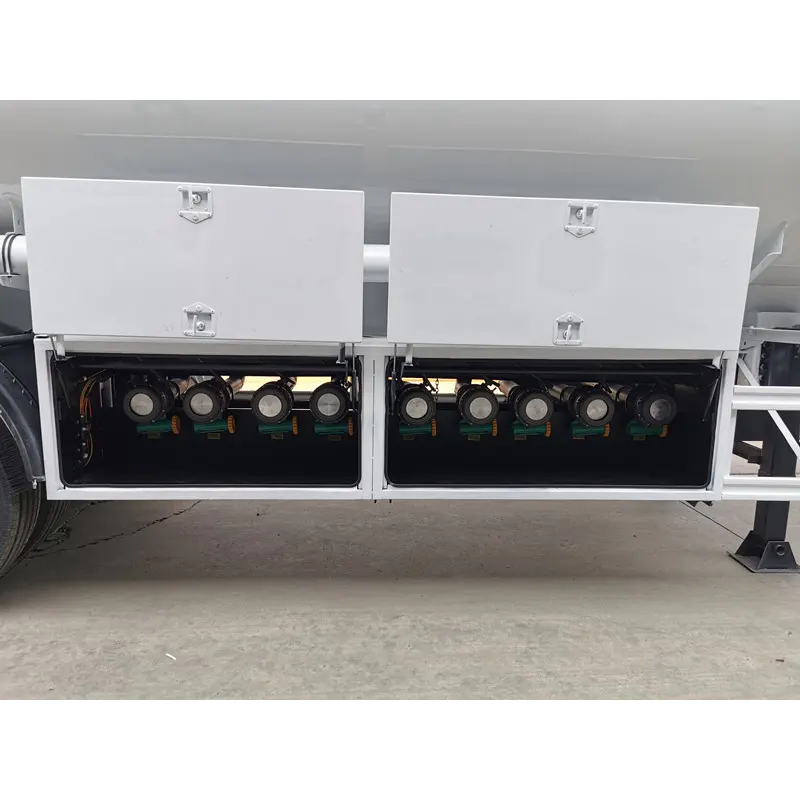

Soupape de sécurité inférieure :

JIALONG, 9 pièces. (Une valve d'urgence pneumatique de 4" par compartiment - EURO ; Un adaptateur de gravité 4"x3" avec voyant par compartiment ; Une valve API 4" et un couvercle anti-poussière par compartiment

Plafond API :

JIALONG 9 pièces.

Commutateur combiné :

JIALONG, à commande pneumatique, 1 ensembles

Interrupteur d'urgence:

Norme d'usine, avec boîte de couverture, 2 pièces.

Soupape de décharge :

10,2 cm, les vannes de décharge sont inclinées à environ 5 degrés vers le bas.

Tuyau de décharge :

Connecteur de réduction d'API :

3"

Tuyau de décharge :

3"

Regard:

JIALONG, 20 pouces, aluminium, 9 pièces, avec conception antivol.

Indicateurs de capacité :

Norme d'usine, 9 pièces.

Séparateur huile-eau :

Norme d'usine, 1 pièce.

Pression de travail :

0,2 MPa

Test de pression:

0,3 MPa

Norme de soudage :

Toutes les soudures doivent être effectuées par un soudeur qualifié conformément à la norme nationale applicable. Vérification aux rayons X.

Peinture:

Grenaillage à SA 2,5 avant l'application de l'apprêt,

Train de roulement :

Pivot central:

JOST, KZ1012-50, type boulonné 2 pouces

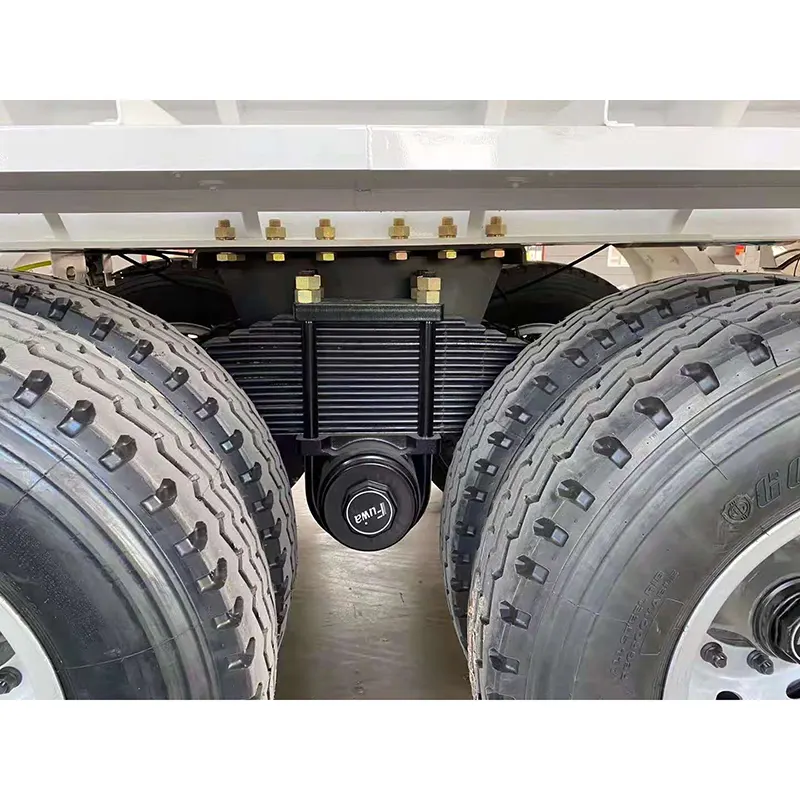

Suspension:

FUWA

Essieu:

Essieu à poutre carrée FUWA 150x150, 3pcs.*Capacité de 13 tonnes

Système de freinage:

Frein pneumatique à double ligne, avec tuyau

Système ABS :

4S/2M

Chambre de frein:

Système de freinage à ressort T30/30 sur 2 essieux

Réservoir d'air:

50L, 2 pièces.

Soupape de relais d'urgence :

MARQUE WABCO

Jante:

9.0-22.5,

Pneu:

AEOLUS 12R22.5, 14 pièces. (Inclus 2 pneus de rechange)

Train d'atterrissage :

JOST

Système électrique:

tension:

24V

Réceptacle:

Prise 7 voies

Feu de position avant :

Lumières LED, feu de position avant inclus, feu de position latéral, clignotant, feu arrière. Câble électrique protégé par un conduit en PVC sur le châssis principal.

Réflecteur:

Réflecteur triangulaire, couleur rouge

Câblage :

INFLAMMABLE NE PAS FUMER À MOINS DE 50 PIEDS

Accessoires:

Soupape de décharge de ligne commune :

Tuyau en acier au carbone avec 4"

Extincteur d'incendie:

10 kg. Tapez, 2 ensembles.

Garde-boue :

Garde-boue en caoutchouc avec brosse

Passerelle :

JAUNE

Balustrade:

Hauteur 800 mm, contrôle pneumatique

Butée de roue :

2 pièces.

Porte-roues de secours :

Q345, 2 pièces.

Aile:

Type plastique noir, avec brosse, 6 pcs.

Rail:

Main courante à commande pneumatique, des deux côtés, type aluminium

Boîte à outils:

Longueur 800 mm, 2 pièces.

Tuyau:

Une pièce de tuyau de 4 "de diamètre * 6 m de longueur pour chaque réservoir, à l'usage du client.

Échelle:

Type d'acier au carbone,

Pare-chocs:
