SPÉCIFICATION
Spécification:
|
|
|
Remorque à ridelles de 40 pieds à 3 essieux |
||
Modèle |
JPT9390 |
|
Dimension: |
|
|
|
Longueur: |
12 420 mm |
|
Largeur: |
2 500 mm |
|
Hauteur: |
2 700 mm |
|
Empattement : |
7200 1310 1310mm |
Cadre |
|
|
|
Faisceau principal: |
Matériau Q345B. Fabriqué âHâ hauteur de la poutre 500 mm, épaisseur de la semelle supérieure 12 mm, épaisseur de l'âme centrale 6 mm, épaisseur de la semelle inférieure 14 mm |
|
Faisceau latéral : |
14 |
|
Plateforme: |
2.5mm d'épaisseur diamond plate with supporting channel, 4 lignes en acier en forme de 40*30 |
|
Pivot central: |
2’(50 |
|
Verrouillage par torsion : |
Aucun |
|
Norme de soudage : |
Toutes les soudures doivent être effectuées par un soudeur qualifié conformément à la norme nationale applicable |
|
Peinture: |
|
|
Revêtement : |
1200mm Height |
Train roulant : |
|
|
|
Suspension: |
mechanical suspension,heavy duty leaf spring 10x13mmx90mm, China |
|
Essieu: |
Marque Fuwa 3 pièces * capacité de 13 tonnes, Chine |
|
Frein pneumatique à double ligne, tuyau et connecteur SAE, sans ABS |
|
|
Chambre de frein: |
4 chambres de frein à ressort T30/30, 2 chambres de frein T30 |
|
Réservoir d'air: |
40L, 2 pièces, Chine |
|
Pneu: |
11R22.5, 12 1 pièces. Chine |
|
Jante: |
Roue à disque en acier 8.25*22.5, 10 trous ISO, 12 1 pcs. Chine |
|
Train d'atterrissage : |
Train d'atterrissage manuel télescopique à deux vitesses Fuwa 28T |
|
|
|
Système électrique: |
|
|
|
tension: |
24 volts |
|
Réceptacle: |
Prise 7 voies standard SAE, Chine |
|
Feu de gabarit avant : |
Blanc |
|
Feu de position latéral : |
Blanc |
|
Feu arrière : |
Rouge |
|
Clignotant : |
ambre |
|
Réflecteur: |
Par exigence client |
|
Câblage : |
Câble électrique protégé par un conduit en PVC sur le châssis principal |
|
|
|
|
||
|
Garde boue : |
Garde-boue en acier |
|
Porte-roue de secours : |
2 pièces |
|
Boîte à outils: |
1 pcs |
Remarque : Tous les détails non mentionnés ci-dessus doivent être conformes à la réglementation chinoise.En cas de modification d'un composant ou d'une structure, le prix sera modifié en conséquence. |

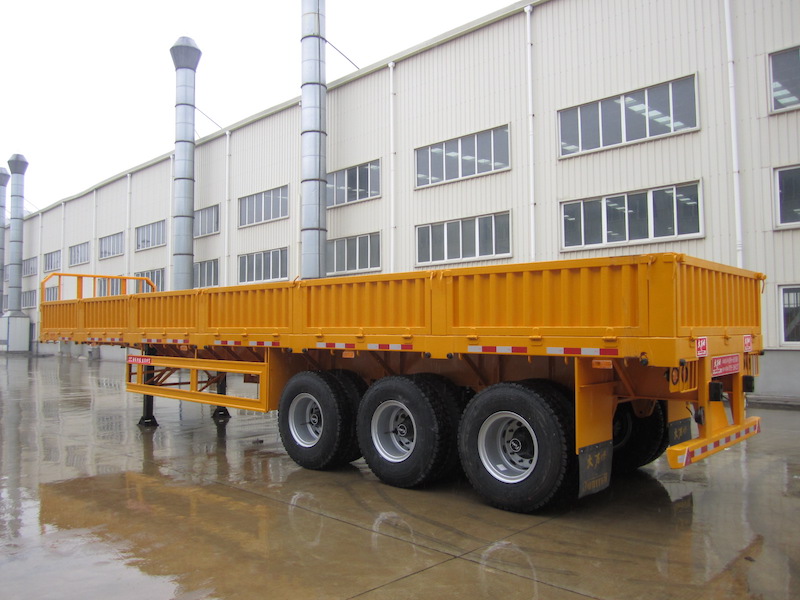

Les remorques en détails
Voici quelques photos de notre usine
