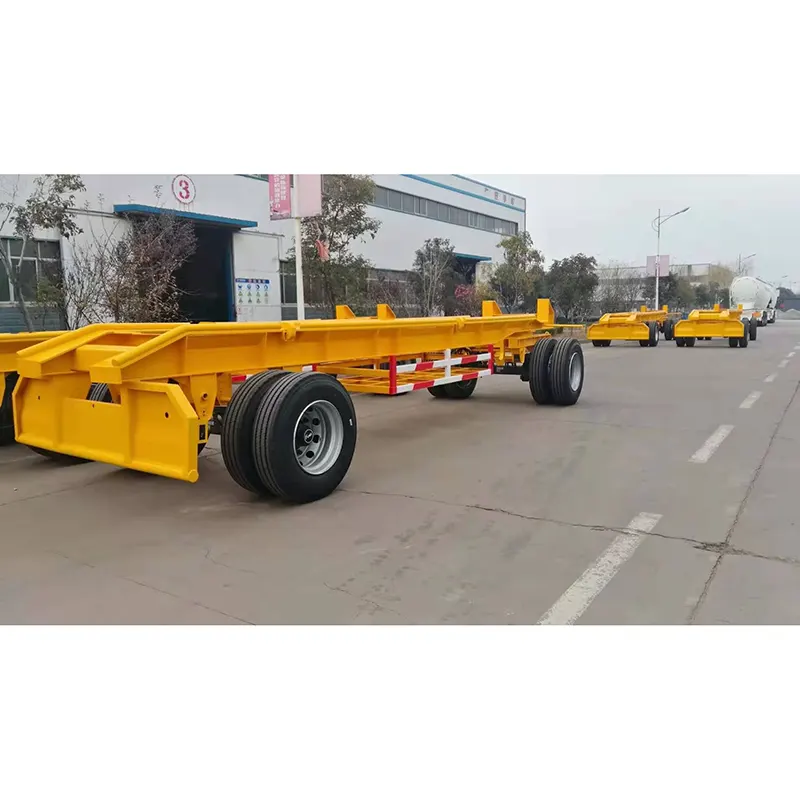

Remorque à barre d'attelage à 3 essieux

Taper:

Semi-remorque à barre d'attelage de 20 pieds à 3 essieux

Modèle

JPT9359

Dimension:

Longueur:

7 650 mm

Largeur:

2 500 mm

Hauteur:

2 680 mm

Empattement :

4800mm

Cadre et structure :

Faisceau principal:

Matériau Q345B. Hauteur de la poutre en « H » fabriquée 500 mm, épaisseur de la bride supérieure 12 mm, épaisseur de l'âme centrale 6 mm, épaisseur de la bride inférieure 14 mm

Poutre latérale :

Acier de canal 14#

Plate-forme:

Plaque diamantée de 2,5 mm d'épaisseur avec canal de support, 4 lignes en acier profilé 40*30

Pivot central:

2'(50#), type boulonné

Verrouillage tournant :

Aucun

Norme de soudage :

Toutes les soudures doivent être effectuées par un soudeur qualifié conformément à la norme nationale applicable.

Peinture:

Grenaillage à la norme SA 2,5 avant l'application de l'apprêt et de la couche de finition en polyuréthane. DFT total pas moins de 100um

Revêtement :

Hauteur 600-1200 mm

Train de roulement :

Suspension:

suspension mécanique, ressort à lames robuste 10x13mmx90mm, Chine

Essieu:

Marque Fuwa 3 pièces * capacité de 13 tonnes, Chine

Système de freinage:

Frein pneumatique double ligne, tuyau et connecteur SAE, sans ABS

Chambre de frein:

2 unités de chambres de frein à ressort T30/30, 2 unités de chambres de frein T30

Réservoir d'air:

40L, 1 pièce, Chine

Pneu:

11R22.5, 12 +1 pièces. Chine

Jante:

Roue à disque en acier 8,25*22,5, 10 trous ISO, 12+1 pcs. Chine

Trépied:

Avec

Anneau de remorquage

Avec

Système électrique:

tension:

24 Volts

Réceptacle:

Prise 7 voies norme SAE, Chine

Feu de position avant :

Blanc

Feu de position latéral :

Blanc rouge

Feu arrière :

Rouge

Clignotant :

ambre

Réflecteur:

Par exigence du client

Câblage :

Câble électrique protégé par conduit PVC sur châssis principal

Accessoires:

Garde-boue :

Garde-boue en acier

Supports de roue de secours :

1 pc

Boîte à outils:

1 pc

Remarque : Tous les détails non mentionnés ci-dessus doivent être conformes à la réglementation chinoise. Si un composant ou une structure changeait, le prix sera modifié en conséquence.
